GEOLOGíA ARGENTINA

TRABAJO PRACTICO N° 2:  INTERPRETACIÓN DE CARTAS GEOLOGICAS





ACLARACIONES

Las imágenes para este TP deben ser obtenidas en Copisud. La cátedra les informará el número de imagen. Solo se permite su impresión, no la copia de los archivos. Los trabajos prácticos son de carácter individual. No se permite realizar trabajos colectivos. Se sugiere a los alumnos ocuparse exclusivamente de su carta, evitando hacer sugerencias o comentarios de otras cartas. Ya que la metodología utilizada en este TP es similar a la de los parciales prácticos se aconseja aplicarse a la resolución del mismo sin utilizar atajos que no estarán disponibles en el parcial.

DESARROLO

a) Imprima la imagen asignada

b) Solicite coordenadas de la imagen y ubiquela en el sistema de cartas SEGEMAR y en google earth.

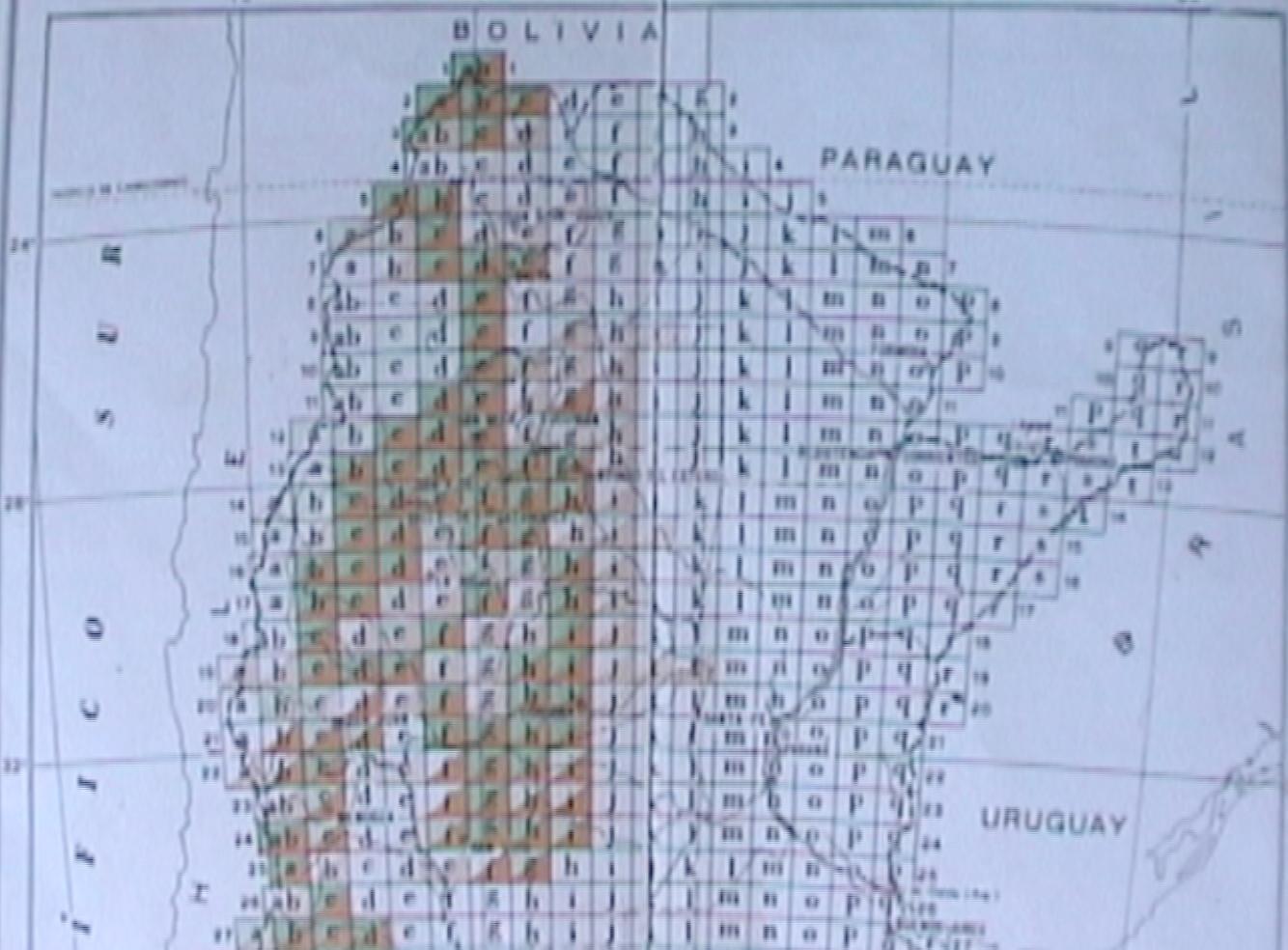

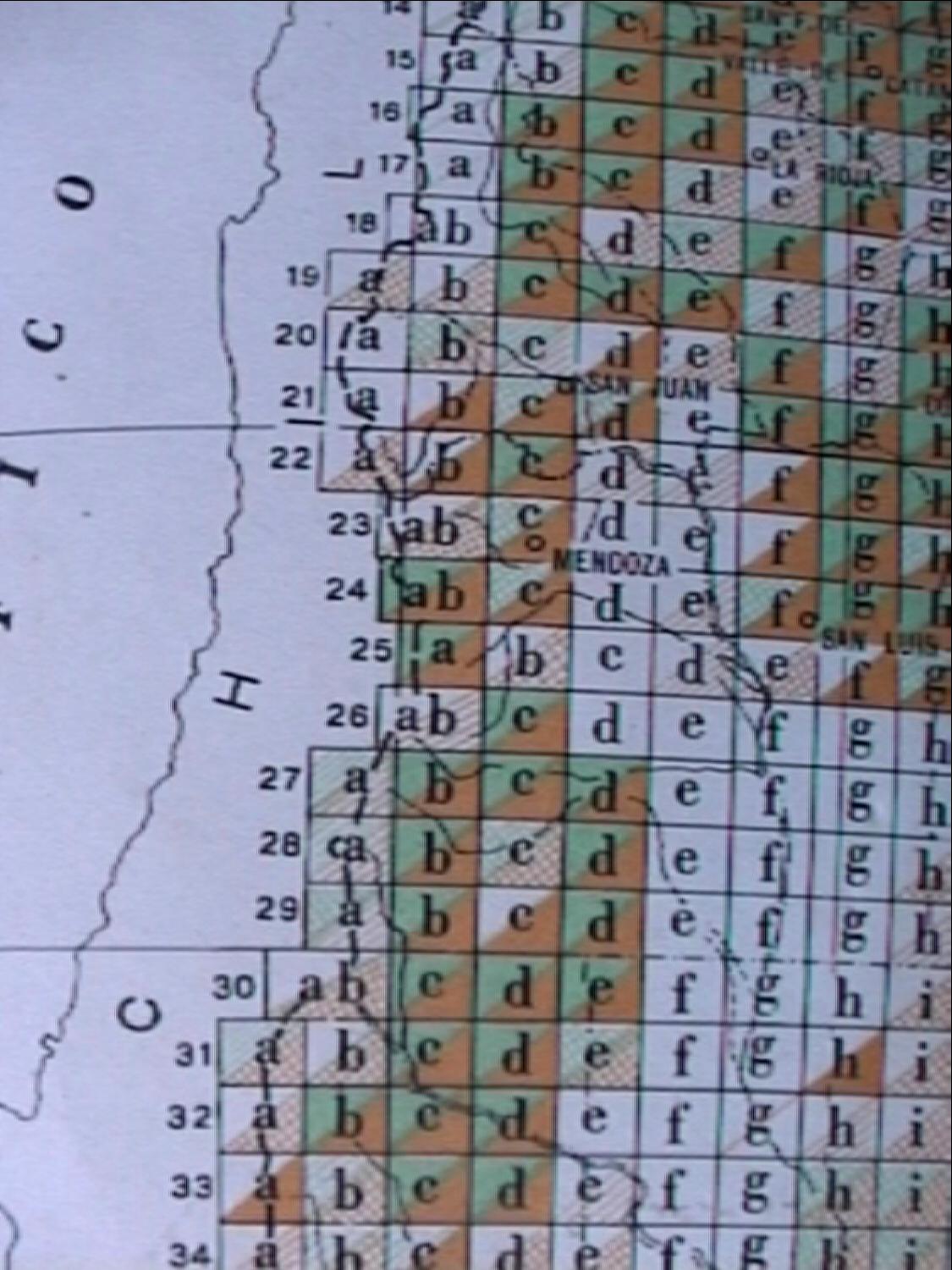

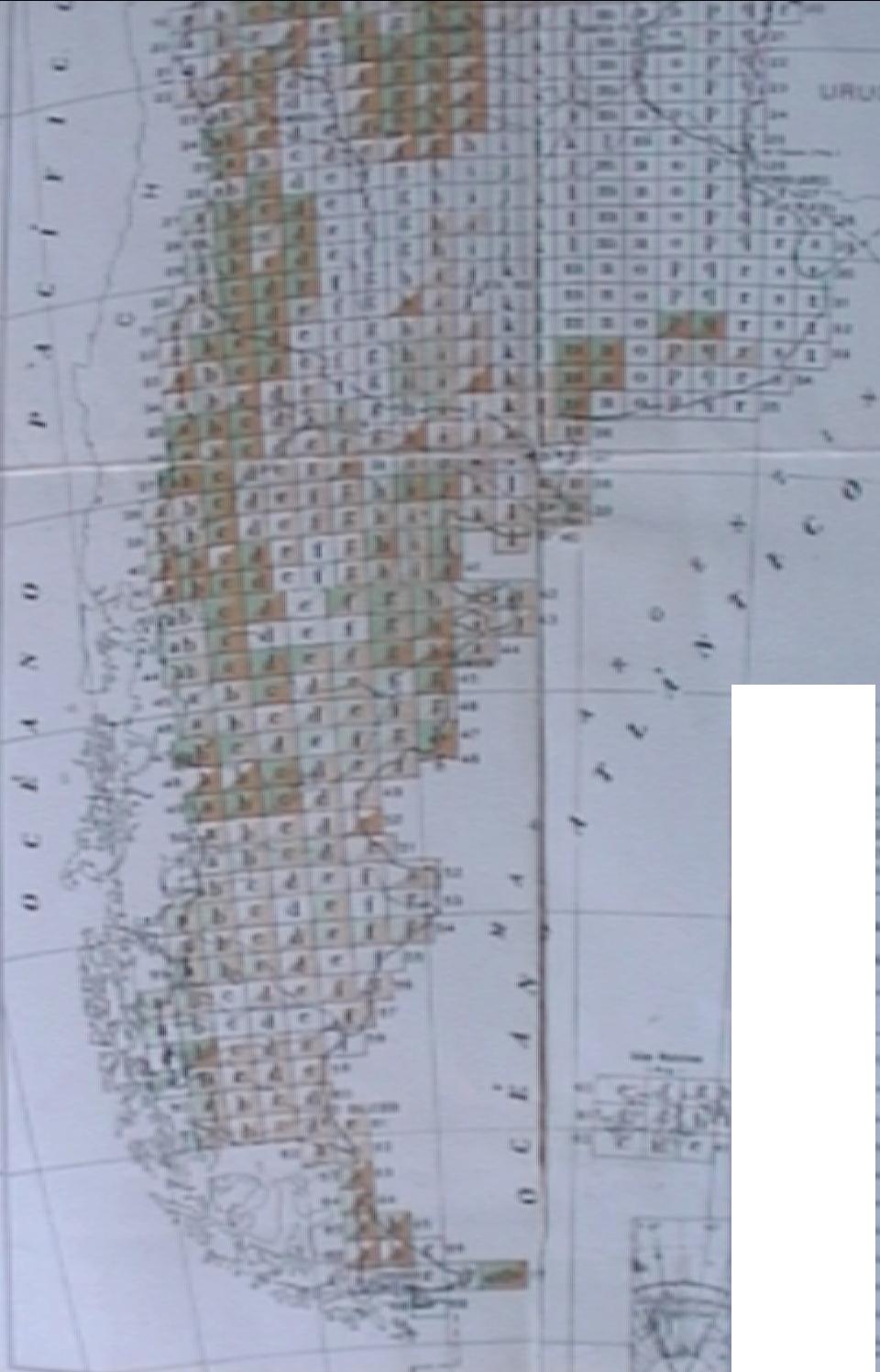

Configuración de cartas SEGEMAR



b) Compare la imagen impresa con la de google earth, (o  directamente podrán superponerla si saben como se hace).

c) Luego trace la transecta en google earth basado en esa comparación y observe la topografía real. Sobre esa base construiran su propia topografía en papel, respetando las alturas de google earth.

d) Continúe agregando en google earth  las unidades geológicas, representadas por letras, los límites de las mismas, y toda otra estructura que se observe. Esto se debe realizar en una faja de 2 km al norte y 2 km al sur de la transecta asignada. Para que sea claro deben mapear una faja de 4 km de ancho, donde la transecta es la línea central. El largo del mapeo será el largo de la transecta, o sea de borde a borde de la imagen.

e) Interprete las diferentes estructuras y establezca los estilos de deformación, realizando un esquema donde se represente la diferencia entre los mismos. Deberán utilizar diferentes colores para ello.

f) En base a todo lo observado determine las relaciones entre todas las unidades de la faja mapeada.

g) El archivo google earth (KMZ) con todos los elementos mapeados será enviado a cada uno de los tutores que les corresponde. El archivo se denominará:  apellido del alumnoTP2envio1.kmz  DEBE REALIZARSE DE ESTA MANERA PORQUE SON 87 ALUMNOS Y TODOS GENERARAN VARIOS ARCHIVOS. SI LA NOMENCLATURA DE LOS ARCHIVOS NO ES CLARA, SERA IMPOSIBLE CORREGIRLOS

h) Una vez que concluido el trabajo en google earth y sobre esa información realizarán el perfil topográfico y geológico de su transecta en papel. No exagere innecesariamente la topografía (PERFIL TIPO SERRUCHO). Tampoco use una escala donde la topografía quede planchada. Observe las alturas máximas y minimas del perfil y tome muy en cuenta las alturas de google earth. Marque en el perfil los contactos, estratificación, fallas, discordancias, sobrecorrimientos, pliegues etc. Recuerde que a diferencia de lo que les enseñaron en otras cátedras, los contactos entre las unidades casi nunca son verticales. La gravedad tiende a apilar los sedimentos unos sobre otros!!!. Ver mas abajo esquemas sobre este punto. NO utilizar trazas para diferenciar las unidades, ello confunde a los correctores. Use colores o letras.

i) La transecta que se dibuja en papel debe tener escala horizontal y vertical, con los valores numéricos indicados, tanto en vertical como horizontal. Ademas agregará la toponimia de los lugares que cruce o CERCANOS a la transecta. Si alguno de estos elementos no aparecen en la transecta que envie, la misma no será corregida.

j) En base a lo indicado realizará la/s columna/s estratigráfica/s preliminar/es de la faja mapeada, asignando edades relativas y donde sea posible absolutas a las diferentes unidades geológicas presentes. Utilice todaslas herramientas de que disponga (Geomorfología, grado de deformación, pisos estructurales, etc). Si observa otras UG en la carta que no han sido cortadas por el perfil indicado, realice perfiles menores intentando establecer las relaciones estratigráficas y temporales con las unidades de su perfil. Estos perfiles deben indicarse en la carta. Diagrame una columna estratigráfica compuesta final de la región indicando las relaciones temporales y estructurales entre las diversas unidades.

k) La transecta en papel debe tener la misma nomenclatura que la de google earth, sinó sera imposible corregir.

l) La transecta en papel y las correspondientes columnas deben ser escaneadas o fotografiadas y enviadas al mail de cada tutor para ser analizada. Debe estar acompañada por el archivo KMZ del mapeo.

m)  Una vez corregidas por el tutor seran devueltas y el alumno debera realizar las correcciones enviadas.

n) Este procedimiento se repetira tantas veces como sea necesario hasta que la transecta y la columna este OK.

ñ) Alcanzado este objetivo el alumno solicitará la descripcion de las unidades que le será enviada por el tutor, para realizar el resto del tp2.

o) Confeccione la evolución geológica del área. Determine cuantas regiones geológicas abarca la carta. Presente las evidencias.

p) El informe seguirá el siguiente formato preestablecido:

1era carilla: Título, autor, fecha, datos de la Cátedra. 2da: Resumen. 3era y siguientes: Objetivos, Introducción – Ubicación del área, Metodología o Procedimientos, Resultados.

Este último se dividirá en:

  1. Geología-Estratigrafía: se describirá la ubicación de cada unidad en la columna estratigráfica, las relaciones entre las unidades, las características litológicas resumidas de cada una de ellas asi como las estructuras sedimentarias y los ambientes sedimentarios que representan. Se acompañará con un esquema que representa la columna estratigráfica general de la transecta y con un corte a lo largo de la transecta que represente las relaciones entre las unidades, la litología y todo otro elemento que ayude a interpretar la geología de la transecta.
  2. Estructura: se describirá detalladamente la estructura de cada unidad asi como el estilo tectónico observable en los diferentes sectores de la transecta. Esto se acompañará de un esquema que muestre las evidencias de los diferentes estilos tectónicos.
  3. Evolución geológica: se describirá la evolución geológica de la transecta utilizando los datos de edades, discordancias, ambientes sedimentarios, estructuras, etc.

La redacción de la evolución geológica debe tener un orden preciso. Se iniciará con la denominación y la edad del evento o unidad geológica a describir. Luego se describirá brevemente sus características (no copy-paste, use su propia redacción) y su ubicación en la transecta, así como sus relaciones con unidades cercanas. A continuación explique detalladamente su significado (sedimentación, intrusividad, volcanismo, ambiente, subambiente sedimentarios, etc). Se dará evidencias de su edad, basada en fósiles, dataciones o relaciones con otras unidades. Finalmente se describe su deformación y el origen de la misma, considerando las fases diastróficas que las afectó.

Se continúa con la siguiente unidad o evento indicando el tipo de relación que guarda (transicionalidad, discordancia, etc) con la unidad anterior y asi se continúa el proceso.Se explicará la evolución de las cuencas u otros elementos geotectónicos.

Los informes deben realizarse en computadoras usando un procesador de texto como word y luego exportarse a formato pdf. Se debe agregar dentro del texto las figuras y perfiles (no archivo separado) u otros esquemas que expliquen diferentes aspectos del texto. Las figuras y perfiles pueden realizarse a mano, el texto en computadora. También se pueden incluir figuras 3D para explicar otros aspectos o hipótesis. Debe estar encarpetado, no se aceptan folios.

Incluira un anexo con la imagen color donde se ubica su transecta y la imagen google earth que se utilizó para confeccionar el informe con las unidades delimitadas, buzamientos, estructura, etc.

El tp2 se debe imprimir y encarpetar. Ademas el texto y las figuras finales deben ser salvados en pdf y enviado a cada tutor.

DEBE entregarse en la fecha indicada o será considerado desaprobado.
Los trabajos prácticos son de carácter individual y sirven para enseñar una metodología de trabajo, que luego debe ser aplicada en la resolución de la parte práctica de los parciales. Informes que presenten similitudes más allá de lo lógico o cuyos textos sean repeticiones de otros informes  o copy-paste serán considerados una falta grave de ética y por lo tanto desaprobados.


OTRAS HERRAMIENTAS

ESCALA DE TIEMPOS GEOLOGICOS

SIMBOLOS GEOLOGICOS

CONTACTOSFALLASPLIEGUESRAZGOS PLANARES



EJEMPLOS DE CONFECCION CORRECTA DE PERFILES

Geologico alumine rahue modificado.jpg (136935 bytes)   Geologico alumine modificado.jpg (76966 bytes)

Geologico aguila modificado.jpg (166618 bytes)



EJEMPLOS DE CONFECCION INCORRECTA DE PERFILES

PERFILES PERFIL CORREGIDO







HOJA LA QUIACA HOJA SANTA VICTORIA

HOJA ABRA PAMPA HOJA CERRO LA BOLSA

HOJA CERROS CUMINCHANGO HOJA BUTA RANQUIL
